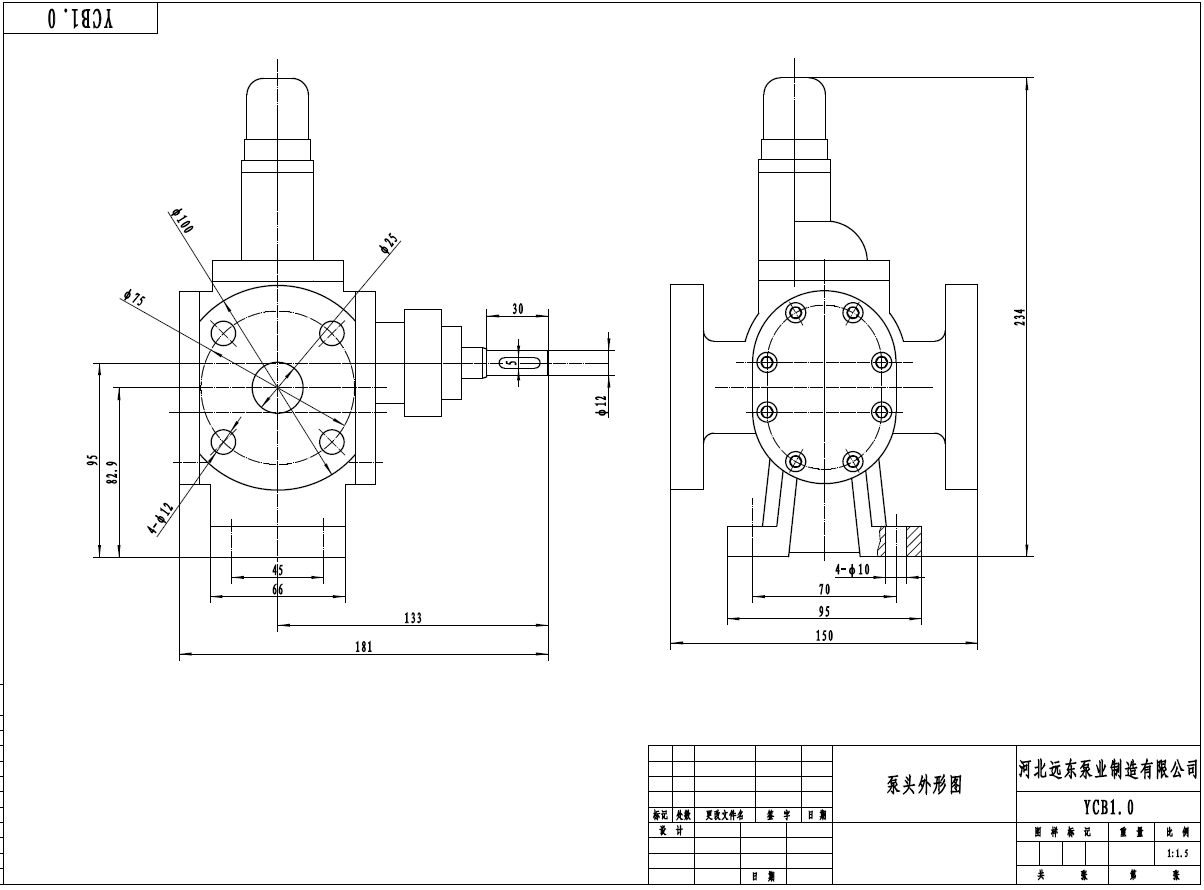

機床潤滑油泵YCB1.0圓弧齒輪泵泵頭尺寸圖,該泵流量:1m3/h,壓力:0.6Mpa,吸入真空高度5.5米,口徑25mm,配電機:Y802-4

YCB系列圓弧齒輪泵結構特點：

圓弧齒輪泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。如液體有腐蝕性，溫度在80℃-270℃以內時可特殊定貨。

YCB系列圓弧齒輪泵運行維護：

（1）啟動前檢查全部管路法蘭，接頭的密封性。

（2）盤動聯軸器，無摩擦及碰撞聲音。

（3）首次啟動應向泵內注入輸送液體。

（4）啟動前應全開吸入和排出管路中的閥門，嚴禁閉閥啟動。

（5）驗證電機轉動方向后，啟動電機。

 YCB圓弧齒輪泵是容積泵的一種，由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。

 YCB齒輪泵與漸開線齒輪相比，最大突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平衡，無困液現象，噪聲低，壽命長，效率高。該泵擺脫了傳統設計的束縛，使圓弧齒輪泵在設計，生產和使用上進入了一個新的領域。

圓弧齒輪泵依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。
