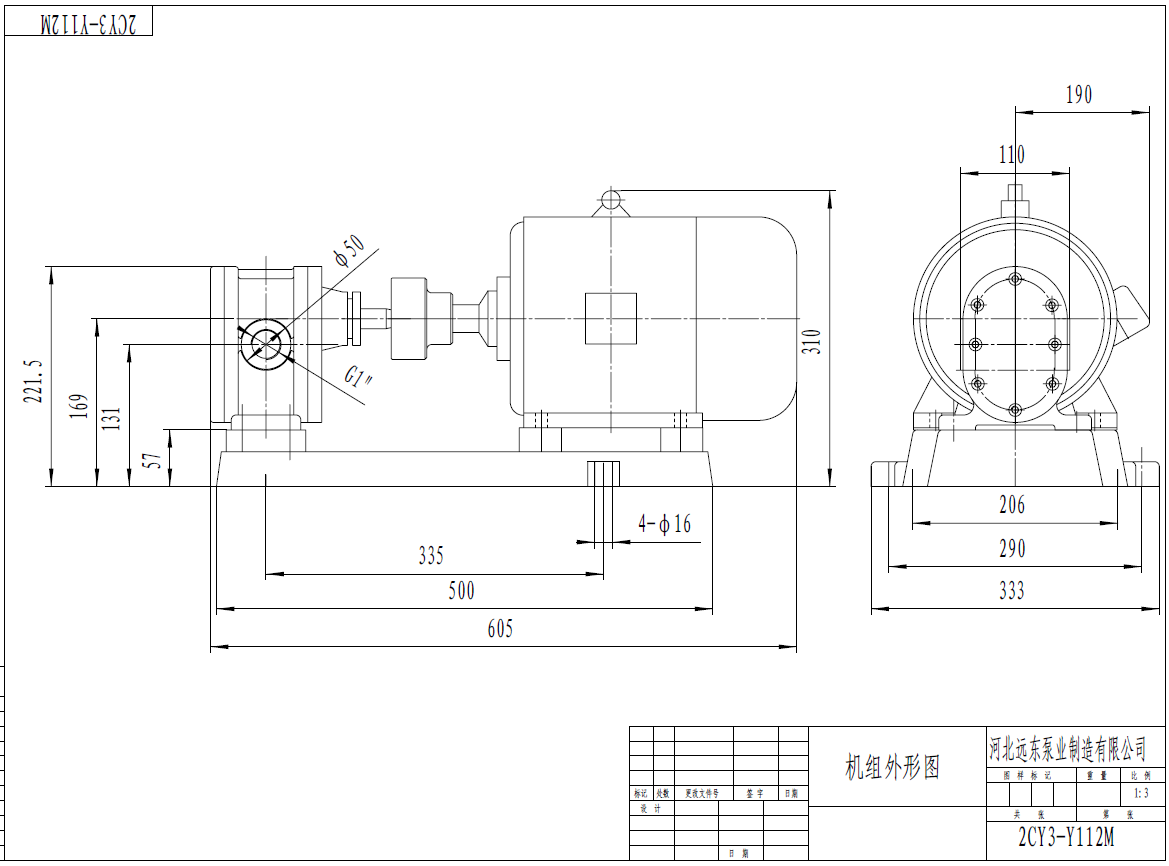

2CY-3齒輪油泵,流量:3m3/h,壓力:2.5Mpa,吸入真空高度:2.5米,口徑:G1",功率:4KW

工作原理:

2CY齒輪油泵系容積式泵,主,被動齒輪與泵體,左右泵蓋組成進油,出油二個封閉空間,當齒輪轉動時,進油腔的容積,由于嚙合齒不斷脫開,而由小變大.形成真空,將液體吸入,有齒谷帶往油腔,而出油腔容積,由于嚙合齒的不斷進入嚙合而大變小,油液受壓縮而被排出,從而達到輸送油料的目的.

結構特點:

本系列齒輪泵主要有齒輪,軸,泵體,泵蓋,軸承套,軸端密封等組成.齒輪經氮化處理有較高的硬度和耐磨性.與軸一同安裝在可更換的軸套內運轉.泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到.泵內四個軸承套在泵內浮動安裝,隨工作壓力大小自動調整端面間隙,因此泵的壓力穩定,輸出流量脈動小,溶積效率高.從主軸外伸端向泵看,為順時針旋轉.

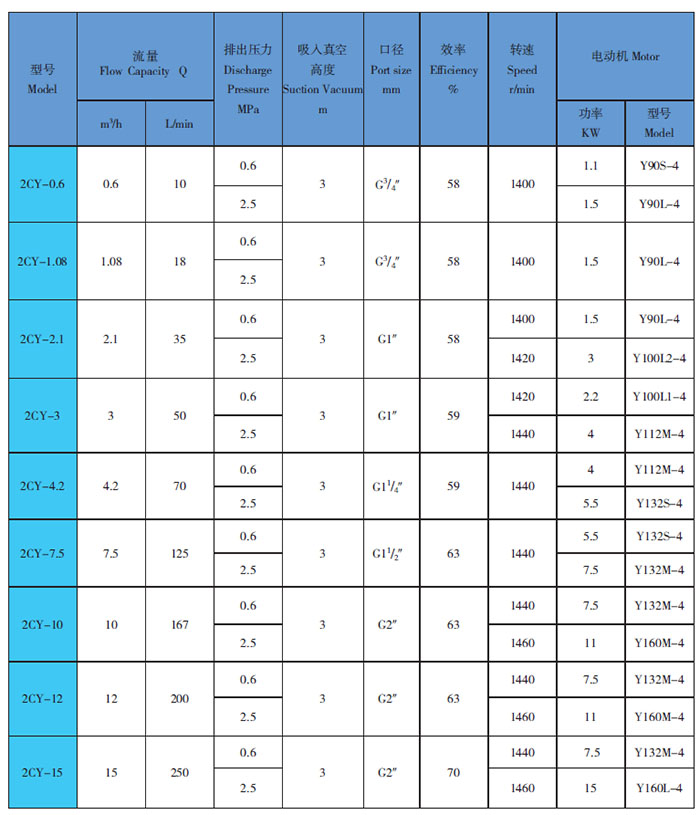

2CY齒輪泵性能參數表:
