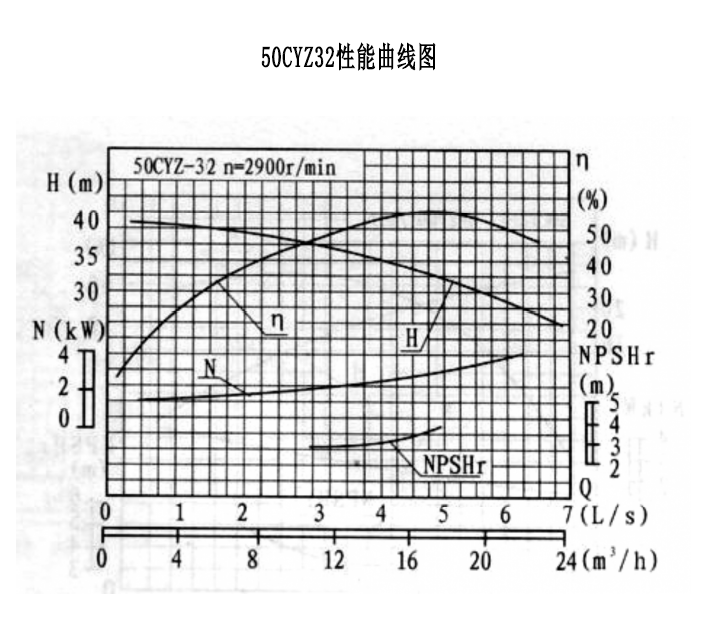

50CYZ32自吸油泵性能曲線圖,該泵流量14m3/h,揚程32米,汽蝕余量:3.5米,該泵配電機3kw,電機轉速2900r/min.

可輸送介質:

汽油、柴油、航空煤油等低粘度介質

應用領域:

該泵適用于陸地油庫，油罐車等儲油裝置的油料輸送，也可以用來輸送海水或者淡水.

CYZ自吸泵采用軸同回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成。泵的軸承采用單列向心球軸承。在一些泵的軸承體底部設有冷卻室。泵內部高、低壓區間有密封環。軸端采用機械密封。自吸油泵的基本構造是由六部分組成的分別是葉輪，泵體、泵蓋， 泵軸，軸承，密封環，填料函。

1、葉輪是自吸油泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的阻力及摩擦損失。

2、泵體、泵蓋也稱泵殼部分，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。

3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件.

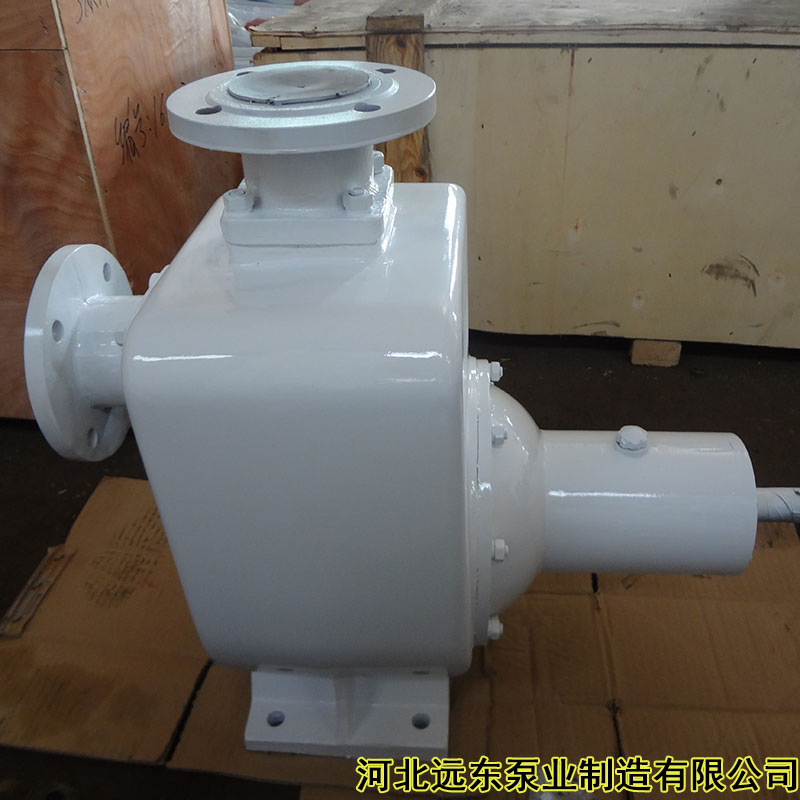

CYZ自吸油泵產品圖片:
