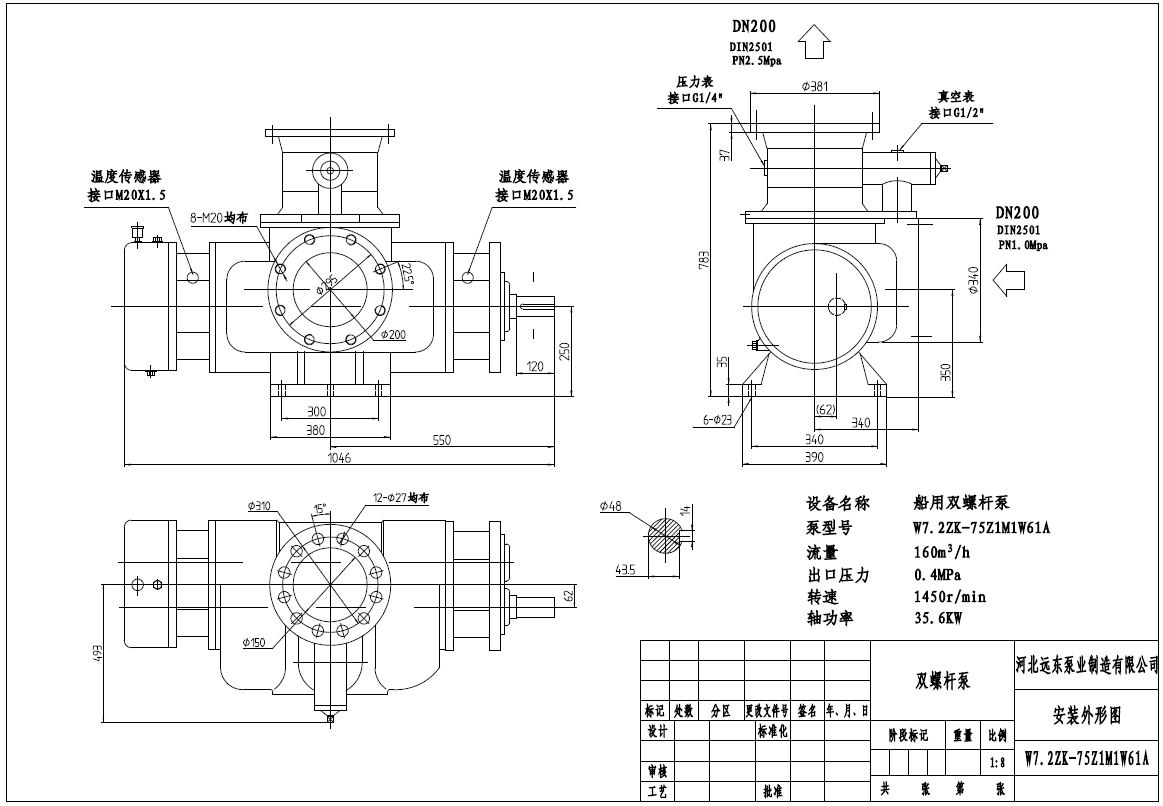

W7.2ZK-75Z1M1W61A船用雙螺桿泵泵頭尺寸圖,該泵流量160m3/h,出口壓力0.4Mpa,轉速1450r/min,軸功率:35.6kw.該泵進口尺寸200mm,出口尺寸:200mm.

●雙螺桿泵作為一種容積式泵，泵內吸入室應與排出室嚴密地隔開。因此，泵體與螺桿外圓表面及螺桿與螺桿間隙應盡可能小些。同時螺桿與泵體、螺桿與螺桿間又相互形成密封腔，保證密閉，否則就可能有液體從間隙中倒流回去。

●雙螺桿泵可分為內置軸承和外置軸承兩種形式。在內置軸承的結構型式中軸承由輸送物進行潤滑。外置軸承結構的雙螺桿泵工作腔同軸承是分開的。由于這種泵的結構和螺桿間存在的側間隙，它可以輸送非潤滑性介質。此外，調整同步齒輪使得螺桿不接觸，同時將輸出扭矩的一半傳給從動螺桿。正如所有螺桿泵一樣，外置軸承式雙螺桿泵也有自吸能力，而且多數泵輸送元件本身都是雙吸對稱布置，可消除軸向力，也有很大的吸高。

●雙螺桿泵系列產品分為單吸雙螺桿泵和雙吸雙螺桿泵兩大類。該系列產品具有特殊的螺桿型線和與之配套的特殊結構，廣泛適用于石油、化工、冶金、鋼鐵、電力、船舶、制藥、食品、建材等各種行業，其適用介質之多、輸送范圍之廣、應用工況之復雜是其它泵類產品無法比擬的。這些特點也使得該系列泵具有潛在的使用發展前景。

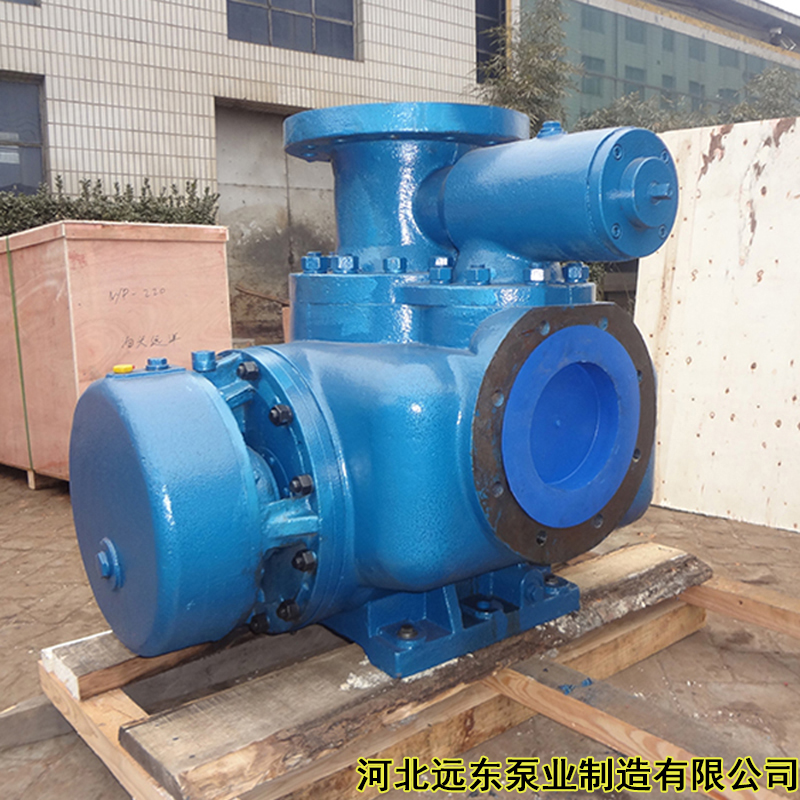

W7.2ZK-75Z1M1W61A船用雙螺桿泵產品圖片:
